在石油地震勘探、地質資源勘探等野外作業場景中，可控震源作業車輛的編隊組網、實時控制指令傳輸、勘探數據回傳，對無線通訊系統的穩定性、實時性、移動組網能力有著極為嚴苛的要求。針對勘探行業的專屬通訊需求，ET-NET100 可控震源組網電臺應運而生，作為一款專為可控震源車輛組網打造的工業級圖數一體遠距離傳輸終端，以工業級硬件設計、專屬組網優化、高帶寬傳輸能力與高環境適應性，為野外勘探作業提供高效、穩定、可靠的無線組網通訊解決方案。
一、產品核心概述

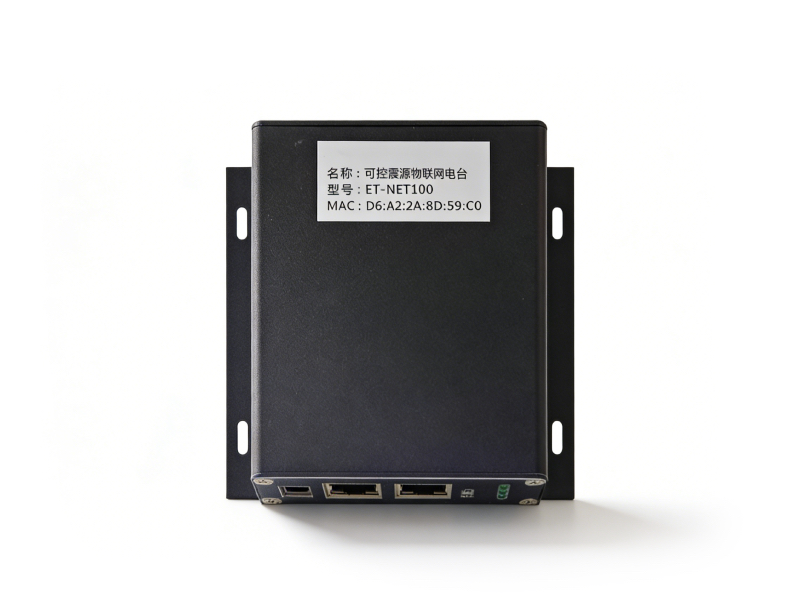

ET-NET100 可控震源組網電臺，核心服務定位于勘探行業的可控震源車輛組網場景，是一款完全符合工業級標準、專為工業用戶野外作業需求設計的圖數一體遠距離無線傳輸終端。設備采用信道沖突評估（CCA）和載波監聽多路訪問 / 沖突檢測（CSMA_CD）核心機制，可針對可控震源作業車輛的移動組網場景進行深度優化，為多車編隊作業提供高效穩定的組網通訊能力。
終端工作于 902-928MHz 專用頻段，可提供最大 16Mbps 的數據吞吐量，可全面覆蓋從低速率傳感器數據采集到高速率網絡通信的全場景應用需求。同時設備支持 RS-232 串口與雙路 RJ45 網口并行工作，可靈活對接各類工業設備與車載終端，是野外勘探可控震源組網的核心配套通訊設備。
二、核心產品優勢
1. 勘探場景專屬優化，適配可控震源車輛組網
ET-NET100 電臺專為可控震源作業車輛的組網通訊需求打造，針對野外移動車輛編隊的通訊特性，采用信道沖突評估（CCA）與載波監聽多路訪問 / 沖突檢測（CSMA_CD）機制，可有效規避多設備同時通訊的信道沖突問題，保障多車編隊作業時，控制指令與勘探數據的穩定、實時傳輸，完美適配可控震源作業的專屬組網需求。
2. 高帶寬高吞吐，圖數一體全場景傳輸
設備基于 IEEE802.11ah 協議開發，最大數據吞吐率可達 16Mbps，可同時滿足低速傳感器狀態數據、高精度勘探采集數據、實時圖像視頻流的同步傳輸，真正實現圖數一體的遠距離無線傳輸，全面覆蓋野外勘探作業的各類數據傳輸需求。
3. 優異射頻性能，穩定實現遠距離傳輸
設備具備優異的射頻性能，發射功率最高可達 25W，接收靈敏度最高可達 - 125dBm，可在復雜野外地形環境下，實現通視環境 1KM、非通視環境 500M 的穩定遠距離數據傳輸，有效解決野外勘探場景中地形復雜、傳輸距離受限的通訊難題。
4. 豐富接口配置，靈活組網模式
設備配備 1 路 RS-232 串口與 2 路 RJ45 網口，串口與網口可并行工作，可靈活對接不同接口類型的車載控制器、采集終端、工業設備，滿足多樣化的應用需求。同時設備支持 AP、STA、中繼等多種工作模式，可根據現場作業需求靈活搭建星型、鏈型、對等網等多種組網架構，適配單點位傳輸、多車輛編隊組網、遠距離中繼延伸等各類場景。
5. 硬件級安全加密，保障數據傳輸安全
設備支持 AES 硬件加密功能，可對傳輸?shù)目刂浦噶钆c采集數據進行全鏈路加密，有效防止數據泄露與惡意篡改，保障野外勘探作業核心數據的傳輸安全，滿足工業級場景的信息安全要求。
6. 全工業級設計，適配野外嚴苛環境
設備采用全工業級硬件設計，支持 9-36V DC 寬壓輸入，可完美適配車載供電環境；工作溫度覆蓋 - 20℃～70℃，工作濕度支持 10%~90% 相對濕度無冷凝，可適應野外高溫、低溫、高濕、顛簸震動等嚴苛作業環境，保障長期穩定運行。設備整機尺寸僅 152mm×82mm×40mm，重量≤500g，體積小巧，便于車載安裝部署，不占用車內空間。
7. 即插即用，大幅降低部署運維成本
設備支持即插即用，配置流程簡單便捷，無需復雜的專業調試，野外作業人員可快速完成設備安裝與組網部署，大幅縮短現場調試周期，降低勘探作業的設備部署與運維成本。
三、詳細技術參數
| 參數類別 | 具體指標 | 參數詳情 |
|---|---|---|
| 射頻核心參數 | 工作頻段 | 902-928MHz |
| 發射功率 | 最高 25W；標配 20dBm (100mW) | |
| 接收靈敏度 | 最高 - 125dBm；1M PPDU MCS=10 -105dBm；8M PPDU MCS=0 -95dBm；8M PPDU MCS=7 -81dBm | |
| 調制方式 | BPSK/QPSK/QAM16/QAM64 | |
| 可選信道帶寬 | 1/2/4/8 MHz | |
| 核心協議 | IEEE802.11ah | |
| 最大數據吞吐量 | 16Mbps | |
| 接口與通訊參數 | 網口 | 2 路 RJ45 網口，10/100Mbps 自適應 |
| 串口 | 1 路 RS-232 串口，波特率 9600-400K 可調 | |
| 組網模式 | 支持 AP、STA、中繼模式 | |
| 安全加密 | 支持 AES 加密 | |
| 電氣性能參數 | 輸入電壓 | 9-36V DC 寬壓輸入 |
| 接收電流 | ≤500mA | |
| 環境與物理參數 | 工作溫度范圍 | -20℃～70℃ |
| 工作濕度 | 10%~90% 相對濕度，無冷凝 | |
| 整機尺寸 | 152mm×82mm×40mm | |
| 整機重量 | ≤500g | |
| 穩定傳輸距離 | 通視環境 1KM，非通視環境 500M |
四、核心適配與典型應用場景
1. 核心適配：可控震源車輛編隊組網
ET-NET100 電臺專為勘探行業可控震源作業車輛的組網通訊打造，可完美適配可控震源電控系統的對接需求，為多臺震源作業車輛提供低沖突、高穩定、低延時的編隊組網通訊，實現車輛間的控制指令同步、作業狀態實時交互、勘探數據高速回傳，是可控震源勘探作業的核心通訊配套設備。
2. 石油地震勘探野外作業通訊
可廣泛應用于石油地震勘探項目的野外作業場景，實現勘探設備、采集站、監控中心之間的無線數據傳輸，解決野外布線難、移動作業通訊難的問題，保障勘探作業的高效開展。
3. 地質資源勘探車載組網
適用于各類地質勘探、礦產資源勘探的車載作業場景，為移動勘探車輛提供穩定的無線組網通訊，實現勘探數據實時回傳、遠程調度指令下發、作業現場圖像實時回傳，提升野外勘探作業的智能化水平。
4. 野外工程作業車輛無線通訊
可適配各類野外工程作業車輛，如礦山作業車輛、水利工程施工車輛、應急救援車輛等的移動組網需求，實現車輛編隊的狀態監控、指令傳輸、數據回傳，保障野外工程作業的協同開展。
5. 工業現場遠距離無線圖數傳輸
可應用于廠區、礦區、水利樞紐等工業現場的遠距離無線數據與圖像傳輸，實現傳感器數據采集、設備遠程控制、監控視頻回傳，無需布線即可快速搭建工業無線通訊網絡。
6. 野外安防監控遠距離回傳
適用于邊境線、油田、礦區、水利庫區等大范圍野外區域的安防監控場景，實現監控視頻流的遠距離無線回傳，支持中繼延伸傳輸距離，搭建大范圍、無死角的無線安防監控網絡。
五、產品總結
ET-NET100 可控震源組網電臺，以勘探行業可控震源車輛組網的核心需求為核心，打造了專屬優化的工業級無線傳輸終端。設備兼具優異的射頻性能、高帶寬傳輸能力、靈活的組網模式與強環境適應性，既可以完美適配可控震源作業車輛的專屬組網通訊需求，也可廣泛覆蓋各類野外勘探、工業現場、安防監控的無線圖數傳輸需求。
憑借工業級的穩定表現、便捷的部署方式與場景化的優化設計，ET-NET100 電臺已成為野外勘探作業可控震源組網的優選通訊設備，可為各類工業級野外作業場景提供高效、穩定、可靠的無線組網通訊解決方案。
